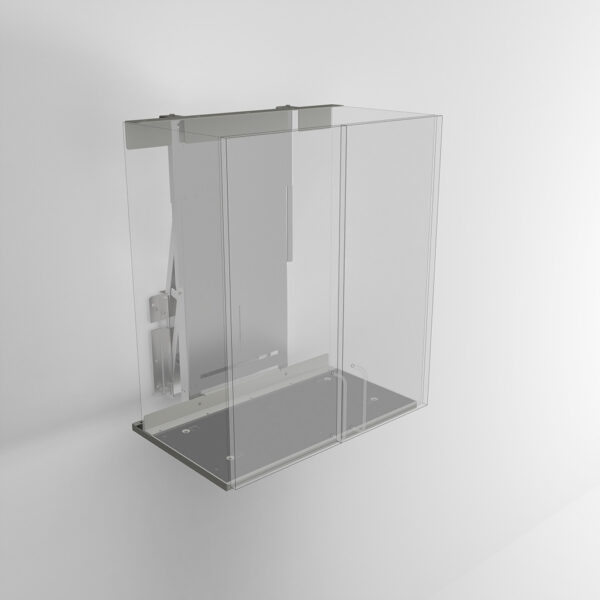

Diagonal – Elektrisches Oberschrank-Hebesystem

Ein elektrisches Hebesystem, das den Oberschrank diagonal nach Vorne absenkt. Steckerfertig und für alle Standardschränke passend.

Art. Nr.:

Diagonal – Elektrisches Oberschrank-Hebesystem

Ein elektrisches Hebesystem, das den Oberschrank diagonal nach Vorne absenkt. Steckerfertig und für alle Standardschränke passend.

Art. Nr.:

Elektrische höhenverstellung

43 cm abwärts und 18 cm vorwärts

Schrank ragt von der Wand ab

Steuerschalter

Max. Benutzergewicht: 120 kg / 220 kg

Schrankbreite: 40-180 cm

Beschreibung

Diagonal ist ein Elektrisches Oberschrank-Hebesystem fährt Ihren Küchenschrank in einer einzigen Bewegung diagonal nach unten und nach vorne. So kommen Sie bequem an Ihre Küchenutensilien. Die Höhenverstellung des Oberschrank-Hebesystem beträgt 43 cm nach unten und 18 cm nach vorne. Es lassen sich mehrere Oberschränke derselben Modellreihe mit dem Diagonal-System kombinieren. Ausgelöst wird das System per Druckschalter, der in der Regel an der Verkleidung der Arbeitsplatte angebracht wird. Über eine Smartbox werden die Sicherheitssysteme mehrerer Einheiten jeweils desselben Systems vernetzt. Sie sind ausgelegt für die Steuerung der Kollisionsschutzvorrichtungen von jeweils einer oder mehreren Einheiten der Systeme VertiInside, Diagonal und Flexi(Electric). Jedes System benötigt seine eigene Smartbox.

Zubehör

Art.-Nr.

Sicherheitsstoppplatte

Diagonal ist ein höhenverstellbarer Rahmen, und wir empfehlen die Anbringung einer Sicherheitsplatte darunter, um Einklemmungen zu vermeiden. Die Funktion stoppt die Abwärtsbewegung, wenn ein Widerstand auftritt. Variante wählen

Art.-Nr.

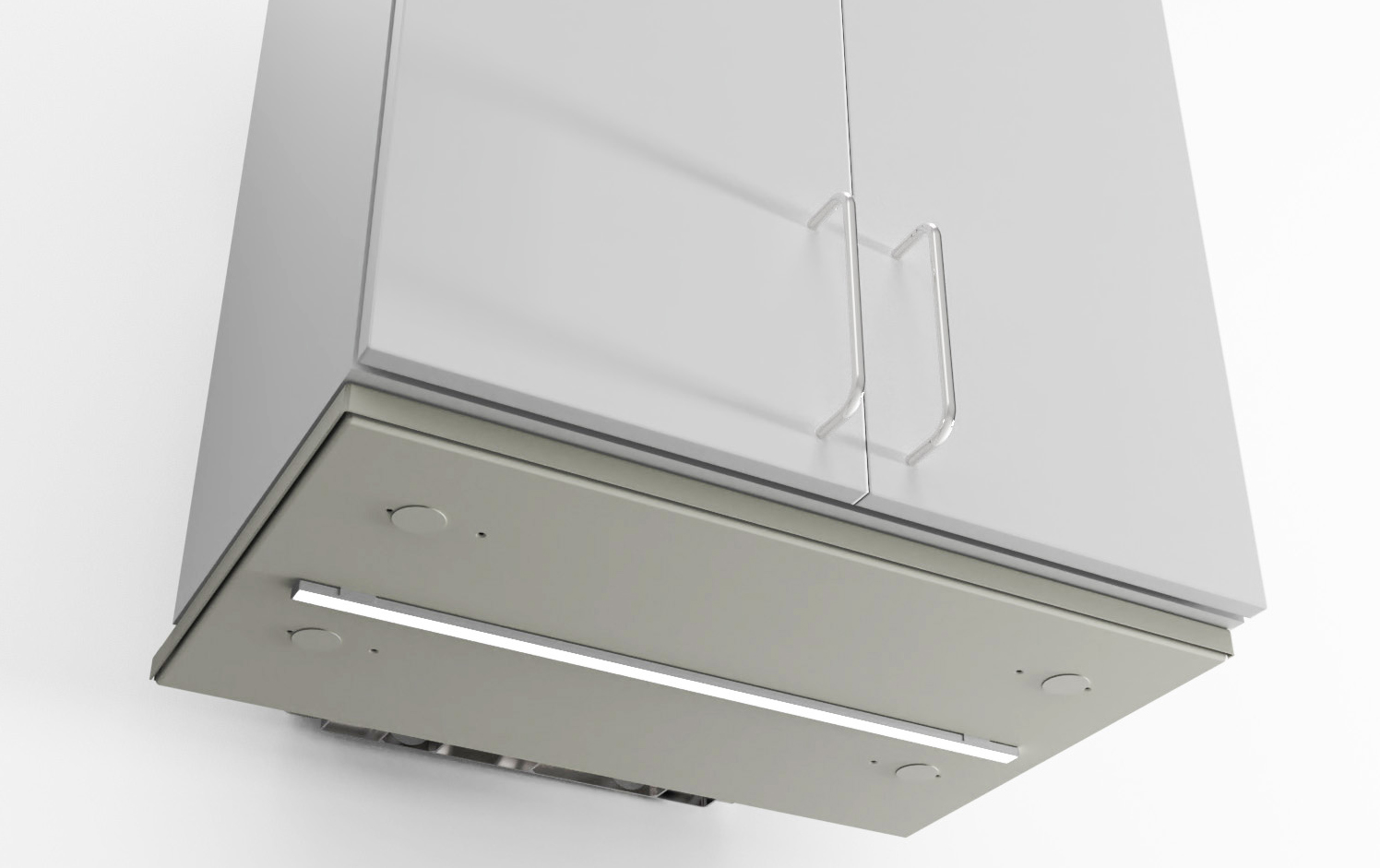

LED Licht in Sicherheitsstopplatte

LED-Beleuchtung zur Montage unter den Diagonal- und VertiInside-Hängeschränken in der Küche. Bietet hervorragendes Arbeitslicht und ist zugleich ideal, um eine gemütliche Atmosphäre zu schaffen.

Variante wählen

Art.-Nr.30-67841

Große Bedienung

Eine große Drucktaste (14 × 7 cm) für das elektrisch höhenverstellbare Flexi-Küchenarbeitsplattenlift, entwickelt für eine einfache und intuitive Bedienung.

Art.-Nr.30-69002

Erhöhte Sicherheit

Kombinieren Sie alle Küchenprodukte in einem Sicherheitsnetzwerk mit der Smartbox. Das System registriert jede Aktivierung eines Sicherheitsstopps im Netzwerk und stoppt alle Bewegungen, bis die Einklemmungssituation beseitigt ist. Kompatibel mit FlexiElectric, Diagonal, VertiInside und 4Single Electric.

Art.-Nr.30-90591

Drahtlose Fernbedienung

Kabellose Steuerung der Küchenhöhe per Smartphone über die Ropox Connect App. Kompatibel mit Flexi-arbeitsplattenlift, sowie Diagonal- und VertiInside- oberschrank-hebesystem.

Art.-Nr.

Verlängerungskabel Für Sicherheitsstop

Verlängerungskabel, die es ermöglichen, die Sicherheitsstopp-Verkabelung durch Wände, hohe Schränke oder andere Installationen zu führen – und die volle Funktionalität sicherstellen, auch wenn die Komponenten weiter auseinander liegen.

Variante wählen

Art.-Nr.93000164

Spiralverlängerungskabel für Steuerung

Verlängerungskabel für Standardsteuerung und große Drucktaste, für Diagonal Oberschranklift. Länge 350 cm + Spirale. 7-poliger DIN-Stecker.

Art.-Nr.30-40660

Verlängerungskabel Für Bedienung

Verlängerungskabel, wenn die Steuerung weit entfernt platziert wird. L = Straight 350 cm + 45 cm spiral.
Spezifikationen

Diagonale Höhenverstellung

Diagonale Höhenverstellung 43 cm abwärts und 18 cm vorwärts in einer Bewegung

Größe

Höhe: 70-92 cm

Breite: 40-180 cm

Tiefe: 12.5 cm

Bedienung

Steuerschalter in die Arbeitsplatte integriert

Konfiguration

Mehrere Schränke können auf einem System montiert werden

Montage

Wandmontiert

Max. Benutzergewicht

Für Schrankbreite 40-120 cm: 120 kg gleichmäßig verteilt

Für Schrankbreite 130-180 cm: 220 kg gleichmäßig verteilt

Stromquelle

Festverdrahtet

Stromversorgung

220-230V~ / 50-60Hz, 5,0A

Lyfthastighet

Ca. 2 mm/Sek. – Ca. 23 Sek.

Sicherheit

Sicherheitsanschlagplatte kann erworben werden (Zubehör)

Materialien

Geschweißte Stahlrohre ST.37 sowie
verschiedene Kunststoffkomponenten

Oberflächen- Pulverlackierung

Chromitierung. Pulverlackierung

CE-zertifiziert

Strichzeichnung
