Flexi – Höhenverstellungt Küchenarbeitsplattenlift

Mit dem Rahmensystem Flexi heben und senken Sie Arbeitsplatten elektrisch per Knopf oder manuell mit Kurbel. Damit schaffen sie unterfahrbare Bereich in der Küche.

Art. Nr.:

Flexi - Höhenverstellungt Küchenarbeitsplattenlift

Flexi - Höhenverstellungt Küchenarbeitsplattenlift – Bild 2

Flexi - Höhenverstellungt Küchenarbeitsplattenlift – Bild 3

Flexi - Höhenverstellungt Küchenarbeitsplattenlift – Bild 4

Flexi - Höhenverstellungt Küchenarbeitsplattenlift – Bild 5

Flexi - Höhenverstellungt Küchenarbeitsplattenlift – Bild 6

Flexi – Höhenverstellungt Küchenarbeitsplattenlift

Mit dem Rahmensystem Flexi heben und senken Sie Arbeitsplatten elektrisch per Knopf oder manuell mit Kurbel. Damit schaffen sie unterfahrbare Bereich in der Küche.

Art. Nr.:

Stromversorgung

ElektrischManuell

Rahmenform

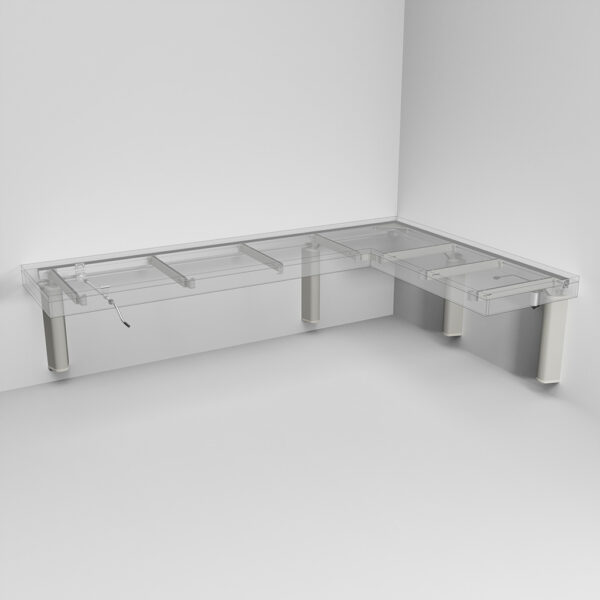

90° CornerStraight

Arbeitsplattenlänge

Antrieb

Elektrische / Manuell

Höhenverstellung

30 cm (65-95 cm)

Bedienung

Steuerschalter / Abnehmbarer Griff

Max. Belastung des Rahmens

150 kg über die Auflageplatte gleichmäßig verteilt

Beschreibung

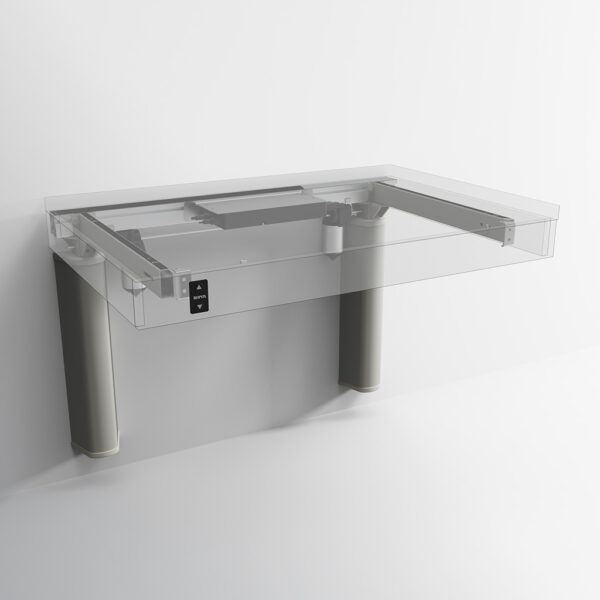

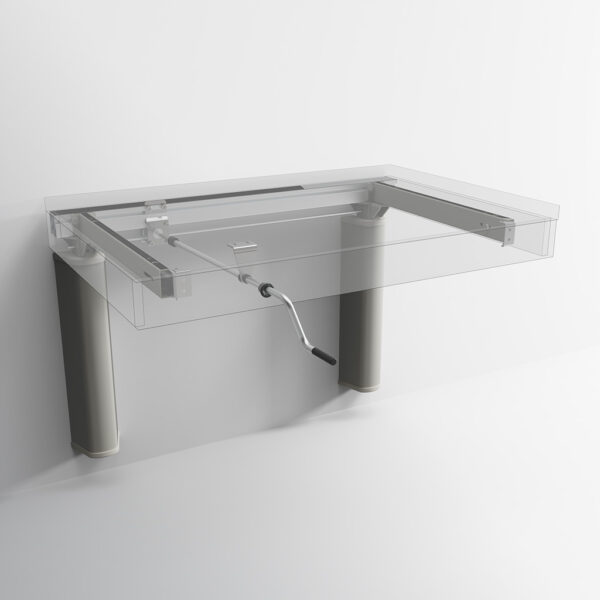

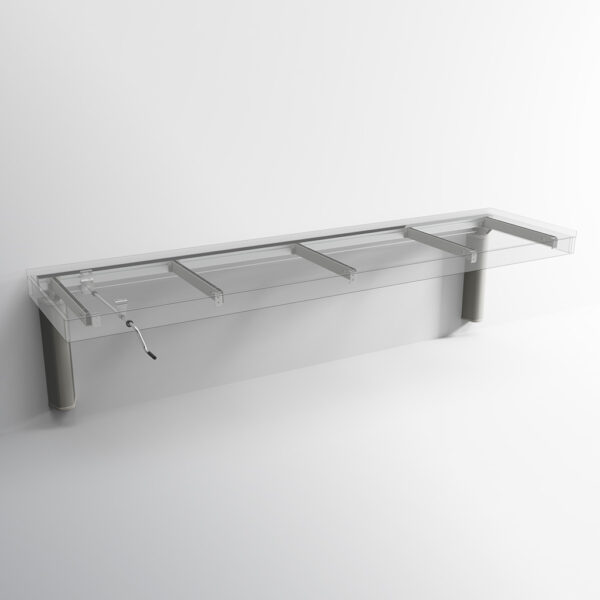

Flexi ist eine Serie von wandmontierten Arbeitsplattenhebesystemen, die mit manueller oder elektrischer Höhenverstellung (30 cm) erhältlich sind. Das Hebesystem für Arbeitsplatten ermöglicht es, die Arbeitsplatte leicht auf die perfekte Arbeitshöhe für sitzende oder stehende Personen einzustellen. Ecklösungen sind ebenfalls mit den Flexi-Systemen erhältlich, sodass Spüle, Kochfeld und Vorbereitungsbereich sofort gemeinsam angepasst werden können. Die Bewegung des verstellbaren Arbeitsplattenhebesystems erfolgt per Knopfdruck (elektrisch) oder mit einem Griff (manuell).

Zubehör

Art.-Nr.

Stützarme

Stützarme sollten gewählt werden, wenn die Arbeitsplattentiefe von 58-62 cm abweicht

Art.-Nr.

Spezielle Stützarme

Speciale steunarmen moeten worden gekozen als er meer ruimte nodig is voor uitsparingen in het werkblad.

Art.-Nr.30-66010

Umprogrammierung Der Steuerung

Wenn ein begrenzter Bewegungsbereich gewünscht wird, kann dies bestellt werden; nur die obere Position kann geändert werden.

Art.-Nr.

Stützfüße

Füße können gewählt werden, wenn die Wand nicht stark genug ist, um den Flexi-Rahmen zu tragen.

Art.-Nr.30-67672

Abstandshalter

Abstandshalter bewegen den Flexi-Rahmen 7 cm von der Wand weg.

Art.-Nr.

Abdeckkappen für Flexi-Beine

Abdeckkappe mit Teleskop für Flexi-Beine, erhältlich in 2 Varianten je nachdem, ob Füße am Flexi-Bein montiert sind.

Art.-Nr.

Sicherheitsleisten

Sicherheitsleiste (2,2kOhm) zur Montage unter der Kante ist in verschiedenen Längen erhältlich; wir empfehlen immer, eine Sicherheitsleiste an 3 Seiten der Tischplatte zu haben. Anschlusskabel inklusive bei 150 cm.

Art.-Nr.30-67760

Beschläge für Platten

Beschläge für Abdeckplatten

Art.-Nr.30-67635

Sanitärabdeckung

Teleskopabdeckung für Wasserinstallationen, weiß.

Art.-Nr.30-67841

Große Bedienung

Bedienung, große Druckfläche 14 x 7 cm weiß.

Art.-Nr.30-90591

Drahtlose Fernbedienung

Drahtlose Fernbedienung mit Bluetooth kann für 4SingleElectric verwendet werden

Art.-Nr.30-69002

Erhöhte Sicherheit

Smartbox kann mehrere Sicherheitskreise von FlexiElectric, 4SingleElectric, Verti-Inside und Diagonal verbinden, um die interne Klemmgefahr zu verbessern

Art.-Nr.

Verlängerungskabel Für Sicherheitsstop

Verlängerungskabel, wenn Sicherheitsstoppkabel durch eine Wand oder einen Hochschrank geführt werden müssen.

Art.-Nr.30-40660

Verlängerungskabel Für Bedienung

Verlängerungskabel, wenn die Steuerung weit entfernt platziert wird.

Art.-Nr.30-67840

Bedienung

Standardbedienung für 4Single

Art.-Nr.

Küchenspülen

Edelstahlspülen 40x34cm inklusive Isolierplatte unter dem Becken. Erhältlich in 2 Tiefen, 13,5 cm und 10 cm.

Art.-Nr.30-45010

Flexibles Sanitärset

Sanitärset enthält flexible Anschlussleitungen und Abfluss.

Art.-Nr.96000629

Splitkabel

Splitkabel ermöglicht den Anschluss eines zusätzlichen Bedientasters.

Spezifikationen

Höhenverstellung

30 cm (65-95 cm)

Max. Belastung des Rahmens

150 kg über die Auflageplatte gleichmäßig verteilt

Bedienung

Elektrische modell: Steuerschalter

Manuell modell: Abnehmbarer Griff

Montage

Wandmontiert

Maße

Rahmenhöhe: 65 cm

Zargenhöhe: 5 cm

Für Plattenlänge: 60-300 cm

Für Plattentiefe: 58-62 cm (Standard). Auch verfügbar für 38-72 cm.

Länge der Arbeitsplatte bei der Bestellung angeben.

Beine und Arme

Die Anzahl der Beine und Stützarme hängt von der Größe der Arbeitsplatte ab

Stromquelle (Elektrische modell)

Festverdrahtet

Stromversorgung (Elektrische modell)

220-230V~ / 50-60Hz, 5.0A

Lyfthastighet (Elektrische modell)

≈ 36mm/s (1.5in/s)

Materialien

Geschweißte Stahlrohre St. 37
Aluminiumlegierung 606045-T6
Rostfreie Sechskantwelle und verschiedene Kunststoffkomponenten

Oberflächen- Pulverlackierung

Pulverlackierung; Standard RAL 9010, matt Weiß Chromitierung (chromiting)

Inklusive

Verschiedene Verstellhalter, Abstandhalter für Wände, Kabelträger usw. sind enthalten.
